YUV/NV12到RGB的转换方案

CPU中的YUV转RGB

FFmpeg方案

  • FFmpeg解码默认输出YUV格式
  • 使用sws_getCachedContext进行格式转换
  • 转换目标格式为AV_PIX_FMT_RGBA
  • 适合简单场景，但CPU消耗较大

    OpenGL中的YUV转RGB方案

方案一：RGB纹理渲染


  1. 继承关系

    1
    class PlayImage : public QOpenGLWidget, public QOpenGLFunctions_3_3_Core

  2. 初始化

    1
    2
    3
    4
    5
    void initializeGL() {
        // 创建并绑定VAO/VBO/IBO
        // 编译连接着色器程序
        // 启用顶点属性数组
    }

  3. 图像更新

    1
    2
    3
    4
    void updateImage(const QImage& image) {
        // 垂直翻转(OpenGL纹理Y轴相反)
        m_texture = new QOpenGLTexture(image.mirrored());
    }

  4. 渲染

    1
    2
    3
    4
    5
    6
    void paintGL() {
        // 绑定着色器程序
        // 绑定纹理
        // 绑定VAO
        glDrawElements(...);
    }

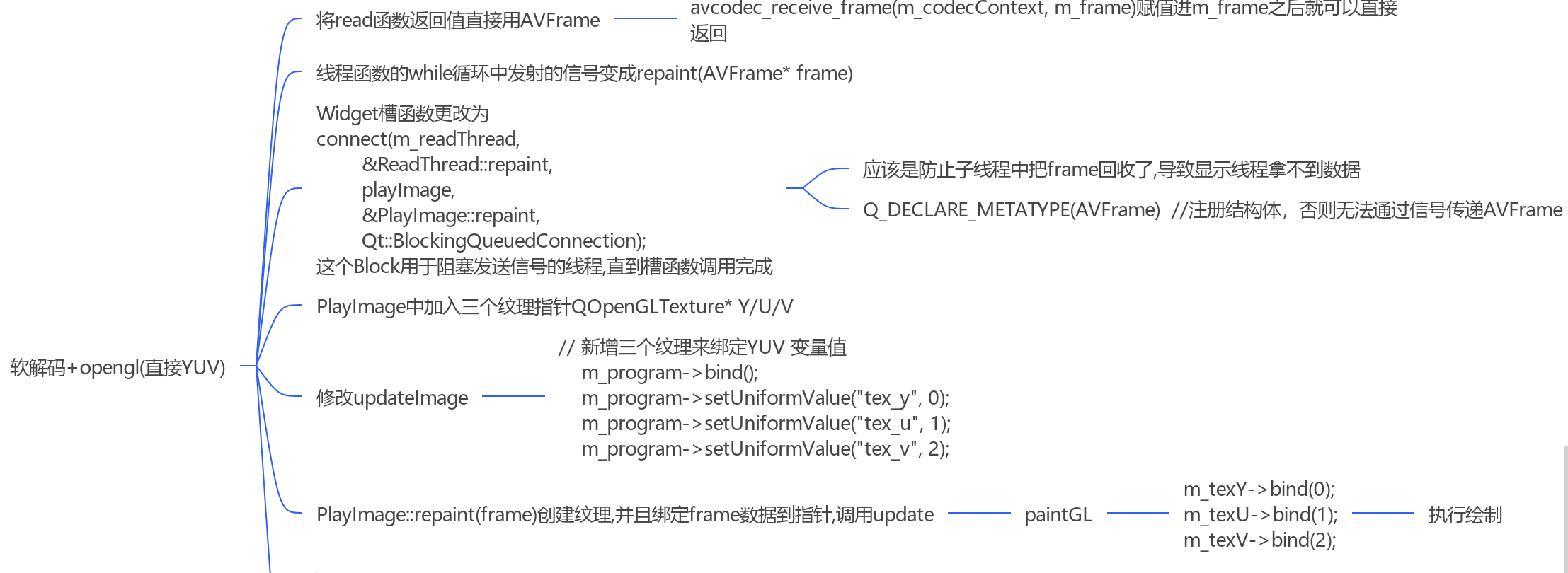

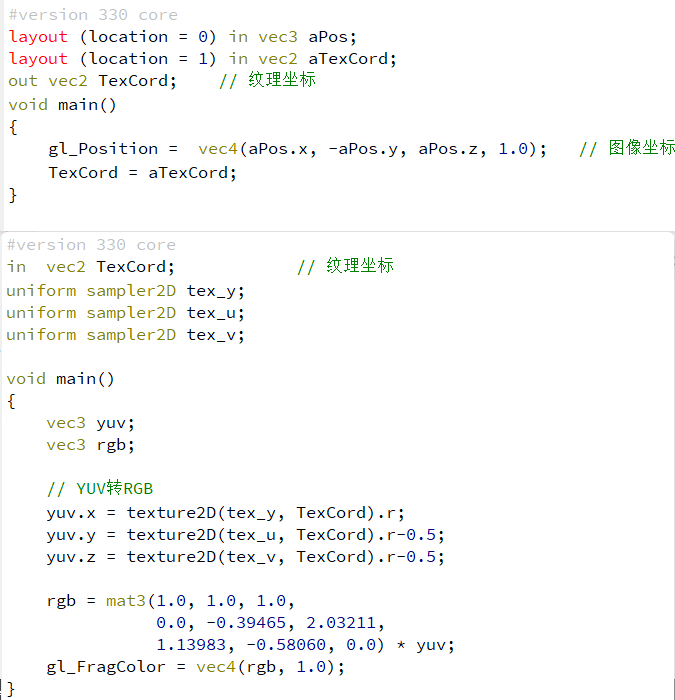

方案二：直接YUV渲染


  1. 数据传递
  • 直接使用AVFrame传递解码数据
  • 使用BlockingQueuedConnection确保数据安全

  1. 信号槽配置

    1
    2
    3
    4
    5
    6
    7
    // 注册AVFrame用于信号传递
    Q_DECLARE_METATYPE(AVFrame)

    // 连接信号槽
    connect(m_readThread, &ReadThread::repaint,
            playImage, &PlayImage::repaint,
            Qt::BlockingQueuedConnection);

  2. 纹理处理

    1
    2
    3
    4
    5
    6
    7
    // 三个纹理对应YUV分量
    QOpenGLTexture *m_texY, *m_texU, *m_texV;

    // 设置纹理单元
    m_program->setUniformValue("tex_y", 0);
    m_program->setUniformValue("tex_u", 1);
    m_program->setUniformValue("tex_v", 2);

  3. 渲染实现

    1
    2
    3
    4
    5
    6
    void paintGL() {
        m_texY->bind(0);
        m_texU->bind(1);
        m_texV->bind(2);
        // 执行绘制
    }

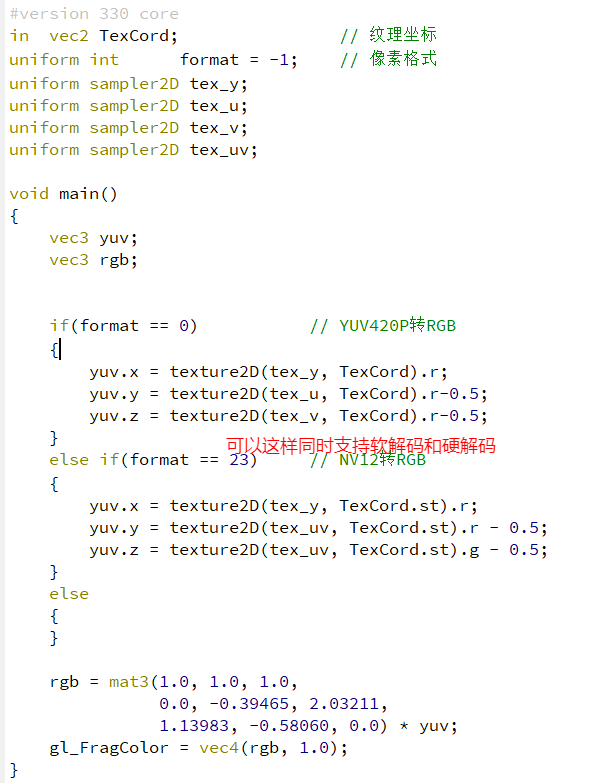

OpenGL中直接处理NV12


优势

  • 避免CPU中的格式转换
  • 性能提升约1/3
  • 直接在GPU中完成转换

实现要点

  1. 使用av_hwframe_map替代av_hwframe_transfer_data
  2. 移除sws_scale相关代码
  3. 直接返回硬件帧

格式适配

1
2
3
4
5
6
7
8
void initialize() {
    // 根据输入格式选择初始化方式
    if (format == AV_PIX_FMT_NV12) {
        initializeNV12();
    } else {
        initializeYUV();
    }
}

渲染流程

1
2
3
4
5
6
7
8
9
10
void paintGL() {
    if (m_format == AV_PIX_FMT_NV12) {
        // NV12渲染流程
        bindNV12Textures();
    } else {
        // YUV渲染流程
        bindYUVTextures();
    }
    // 执行绘制
}

性能对比

  1. CPU转换方案

    • 实现简单
    • CPU占用高
    • 适合简单场景

  2. OpenGL YUV方案

    • 中等复杂度
    • GPU处理
    • 性能较好

  3. OpenGL NV12方案

    • 实现较复杂
    • 性能最优
    • 适合高性能需求
      ```
