PlayImage的OpenGL实现

基础架构


类继承

  • 继承QOpenGLWidget和QOpenGLFunctions_3_3
  • 新版本OpenGL(>2.0)从固定管线转向可编程管线

缓冲区概念

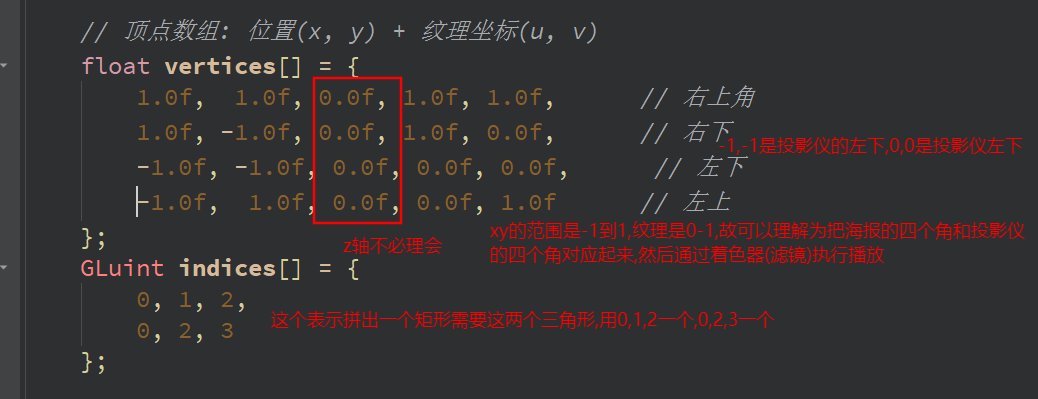

  • VBO：保存单个顶点数据（数据集）
  • VAO：保存如何使用这些VBO的数据（使用说明）

资源管理

  • 添加资源文件：通过Qt的resource系统
  • GLSL文件需要添加到资源系统中

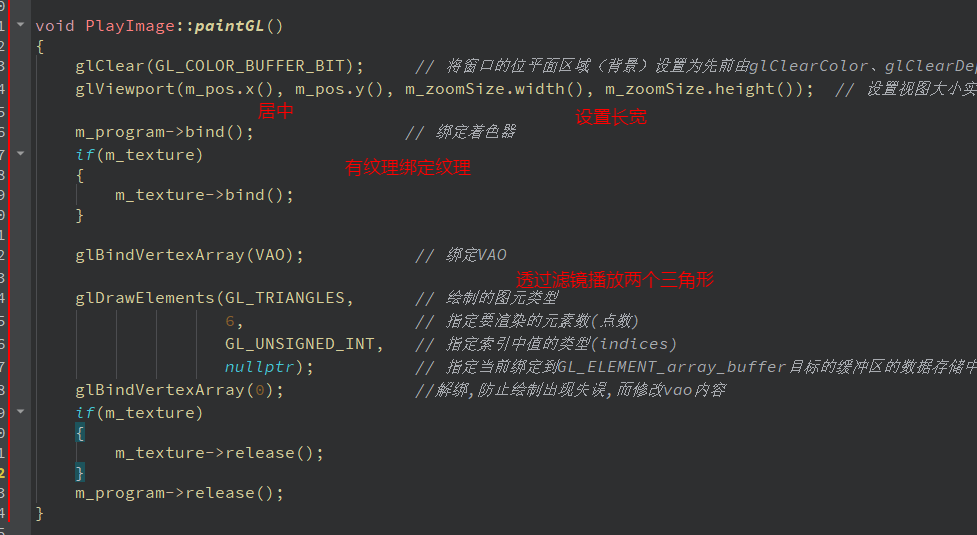

OpenGL渲染流程类比

整个流程类似于布置电影院：

  1. 摆放设备
  2. 调整投影仪滤镜（着色器）

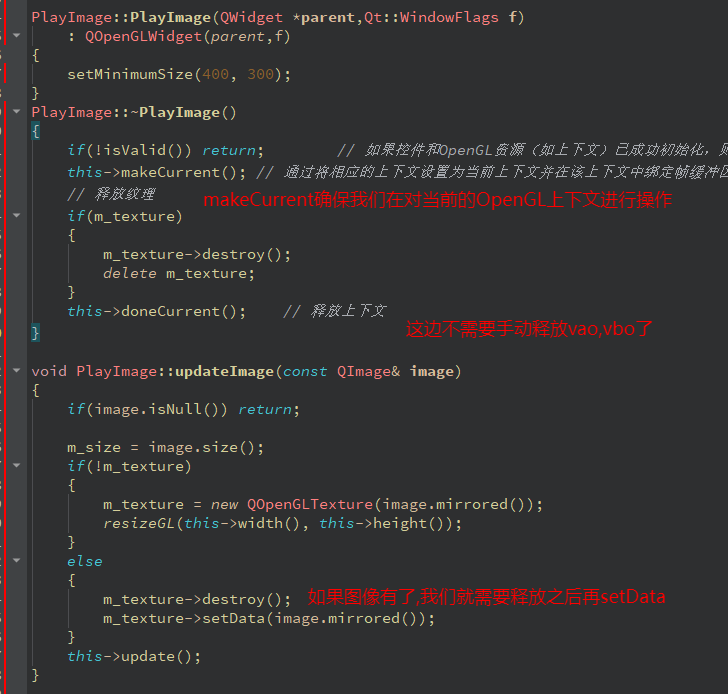

  3. 准备海报并裁剪（texture）
  4. 播放时绑定海报（texture.bind()）
  5. 执行播放

着色器工作原理

着色器特点

  • 每份着色器代码只是单个像素的绘制蓝图
  • GPU中多个工作单元并行处理
  • 每个工作单元负责一个像素的绘制
  • 着色器是工作单元的执行指南

着色器类型

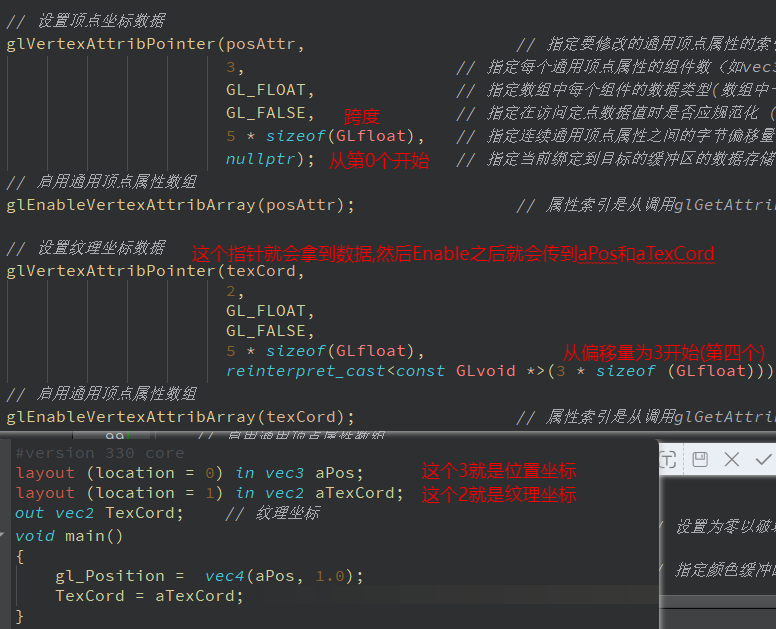

  1. 顶点着色器：确定位置
  2. 片段着色器（像素着色器）：绘制颜色

工作流程

  1. 顶点着色器执行（仅执行顶点次数）

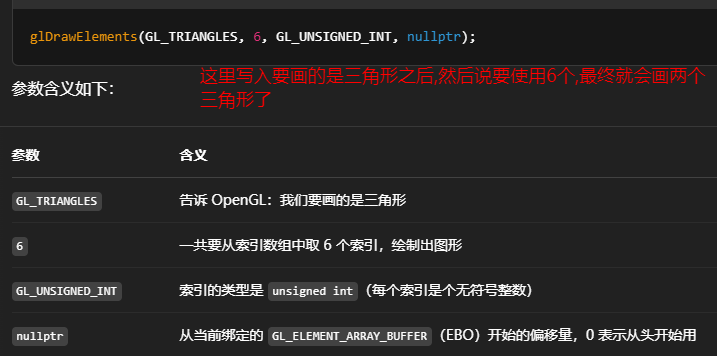

  2. 图元装配（组合成三角形/线段）
  3. 光栅化（填充像素块）
  4. 片段着色器处理每个fragment（执行像素数量次）

实现注意事项

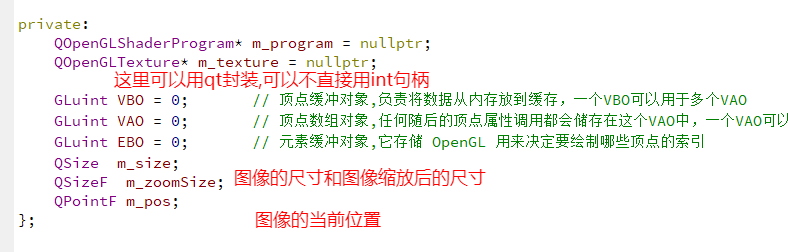

OpenGL封装选择

  • 放弃Qt封装的OpenGL
  • 直接使用原生句柄操作VAO/VBO

位置管理

  • m_pos使用QPoint类型
